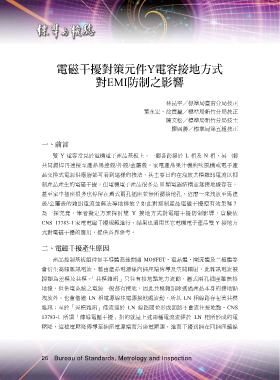

電磁干擾對策元件Y電容接地方式 對EMI防制之影響 林昆平／標準局臺南分局技正 葉永宏、徐震瀛／標準局新竹分局技正 陳文松／標準局新竹分局技士 廖國勝／標準局第五組技正 一、前言 雙 Y 電容常見於電機電子產品基板上，一腳各跨接於 L 相及 N 相，另一腳 共同錫焊再連接至產品馬達殼/外殼/金屬殼，家電產品果汁機與吹風機或電子產 品交換式電源供應器都可看到這樣的接法，其主要目的在洩放共模雜訊電流以抑 制產品產生的電磁干擾，但電機電子產品很多是 II 類電器結構並無接地線存在， 甚至家中插座很多也停留在舊式兩孔插座並無所謂接地孔，這麼一來洩放至馬達 殼/金屬殼的雜訊電流並無法導地排放？如此對抑制產品電磁干擾還有效果嗎？ 為一探究竟，筆者擬定方案探討雙 Y 接地方式對電磁干擾防制影響，實驗依 CNS 13783-1 家電電磁干擾規範進行，結果也適用其它電機電子產品雙 Y 接地方 式對電磁干擾的應用，提供各界參考。 二、電磁干擾產生原因 產品控制基板組件如半導體高速開關 MOSFET、電晶體、閘流體及二極體等 會衍生高頻雜訊電流，藉由產品電源線向插座端傳導及空間輻射，此雜訊電流被 歸類為差模及共模，「共模雜訊」只往有接地點地方流動，舊式兩孔插座雖無接 地線，但供電系統之電源一般都有接地，因此共模雜訊除透過產品本身的接地點 洩放外，也會借道 LN 相電源線往電源接地處流動，所以 LN 相線路存在著共模 雜訊；至於「差模雜訊」僅流通於 LN 線路間並形成回路不會流往接地點。CNS 13783-1 所謂「傳導電壓干擾」指的就是上述兩種電流流經於 LN 相所形成的電 壓降，這種電壓降傳導至插座電源端而污染電壓源，進而干擾到插在同插座饋線 26 Bureau of Standards, Metrology and Inspection
