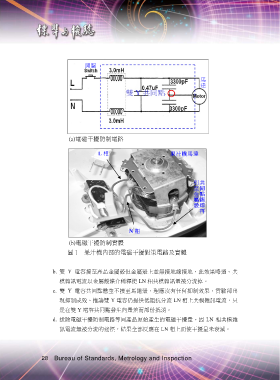

(a)電磁干擾防制電路 (b)電磁干擾防制實體 圖1 果汁機內部的電磁干擾對策電路及實體 b. 雙 Y 電容接至產品金屬殼但金屬殼上並無接地線接地，此效果略遜。共 模雜訊電流以金屬殼媒介稀釋使 LN 相共模雜訊量被分流掉。 c. 雙 Y 電容共同點懸空不接至馬達殼，理應沒有任何抑制效果，實驗卻出 現抑制成效。推論雙 Y 電容仍提供低阻抗分流 LN 相上共模雜訊電流，只 是在雙 Y 電容共同點發生向量差而部份抵消。 d. 拔除電磁干擾防制電路等同產品原始產生的電磁干擾量。因 LN 相共模雜 訊電流無被分流的途徑，結果全部反應在 LN 相上而使干擾量未衰減。 28 Bureau of Standards, Metrology and Inspection
