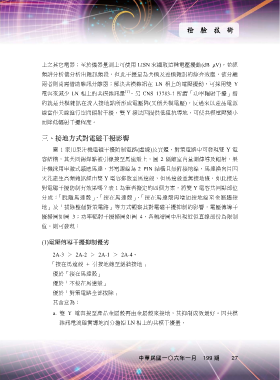

上之其它電器；至於儀器量測上可使用 LISN 來擷取這種電壓擾動(dB μV)，並經 頻譜分析儀分析出雜訊頻段，但此干擾量為共模及差模雜訊的綜合效應，欲分離 兩者則尚需借助雜訊分離器；解決共模雜訊在 LN 相上的電壓擾動，可採用雙 Y [1] 電容來減少 LN 相上的共模雜訊量 。另 CNS 13783-1 所謂「功率輻射干擾」指 的就是共模雜訊在流入接地點所形成電壓降(又稱共模電壓)，反過來以產品電源 線當作天線進行空間輻射干擾，雙 Y 接法因提供低阻抗導地，可使共模電壓變小 而降低輻射干擾程度。 三、接地方式對電磁干擾影響 圖 1 家用果汁機電磁干擾防制電路(虛線)及實體，對策電路中可發現雙 Y 電 容結構，其共同錫焊點被引線接至馬達殼上，圖 2 隔離室內量測傳導及輻射，果 汁機採用串激式感應馬達，其電源線為 2 PIN 結構且無附接地線，馬達換向片因 火花產生高頻雜訊經由雙 Y 電容排放至馬達殼，但馬達殼並無接地線，如此接法 對電磁干擾防制有效果嗎？表 1 為筆者擬定的四個方案，將雙 Y 電容共同點部位 分成：「脫離馬達殼」、「接在馬達殼」、「接在馬達殼再增加接地線至金屬牆接 地」及「拔除整個對策電路」等方式觀察其對電磁干擾抑制的影響，電壓傳導干 擾掃圖如圖 3；功率輻射干擾掃圖如圖 4，各頻譜圖中出現近似直線部份為限制 值，則可發現： (1)電壓傳導干擾抑制優劣 2A-3 ＞ 2A-2 ＞ 2A-1 ＞ 2A-4。 「接在馬達殼 + 引接地線至鋁牆接地」 優於「接在馬達殼」 優於「不接在馬達殼」 優於「對策電路全部拔除」 其含意為： a. 雙 Y 電容接至產品金屬殼再由金屬殼來接地，其抑制成效最好。因共模 雜訊電流確實導地而分擔掉 LN 相上的共模干擾量。 ʕശ͏਷ɓ´ʬϋɓ˜ 199 ಂ 27
