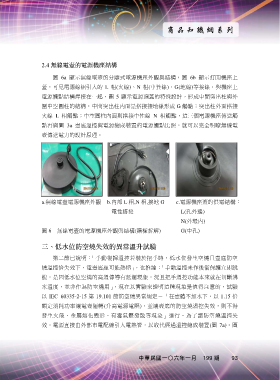

2.4 無線電壺的電源機座結構 圖 6a 顯示無線電壺的分離式電源機座外觀與結構，圖 6b 顯示打開機座上 蓋，可見電源線組引入的 L 相(火線)、N 相(中性線)、G(地線)等接線，與機座上 電源觸點結構焊接在一起，圖 5 顯示電源頂蓋的特殊設計，形成中間突出柱與外 圍中空圓柱的結構，中間突出柱內面是搭接接地線形成 G 觸點；突出柱外面搭接 火線 L 相觸點；中空圓柱內面則搭接中性線 N 相觸點，這三個電源機座傳送觸 點再與圖 3a 壺底溫控與電源總成裝置的電源觸點比照，就可以完全明瞭無線電 壺傳送電力的設計原理。 a.無線電壺電源機座外觀 b.內部 L 相,N 相,接地 G c.電源機座蓋的供電結構： 電性搭接 L(孔外邊) N(外環內) 圖 6 無線電壺的電源機座外觀與結構(購樣拆解) G(中孔) 三、低水位防空燒失效的異常溫升試驗 第二節已說明：「手動復歸溫控若裝於把手時，低水位發生空燒且壺底防空 燒溫控恰失效下，電壺底座可能熱熔」，也推論：「手動溫控未作後衛保護立即跳 脫，是因低水位空燒的高溫傳導有延遲現象，況且把手溫控功能本來就在切斷沸 水溫度，並非作為防空燒用」。現在以實驗來證明這種現象是值得注意的，試驗 以 IEC 60335-2-15 第 19.101 節防空燒異常規定－「在壺體不加水下，以 1.15 倍 額定消耗功率讓電壺運轉(升高電源電壓)，並讓壺底的防空燒溫控失效，則不得 發生火燄、金屬熔化變形、有毒氣體發散等現象」進行。為了讓防空燒溫控失 效，電源直接由外部市電配線引入電熱管，以取代經過溫控總成裝置(圖 7a)。圖 ʕശ͏਷ɓ´ʬϋɓ˜ 199 ಂ 93
