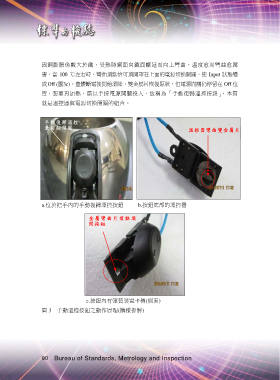

因銅膨脹係數大於鐵，受熱時銅面向鐵面輾延而向上彎曲，温度愈高彎曲愈厲 害，當 100 ℃左右時，彎曲頂點恰可頂開罩在上面的電源切換開關，使 Input 狀態變 成Off (圖3c)。壺體斷電後開始溫降，雙金屬片恢復原狀，但電源開關仍停留在 Off 位 置，想要再加熱，需以手按電源開關投入，故稱為「手動復歸溫控按鈕」，本質 就是溫控器與電源切換開關的組合。 a.位於把手內的手動復歸溫控按鈕 b.按鈕底部的溫控器 c.按鈕內有彈簧裝置卡樽(側面) 圖 3 手動溫控按鈕之動作原理(購樣拆解) 90 Bureau of Standards, Metrology and Inspection
