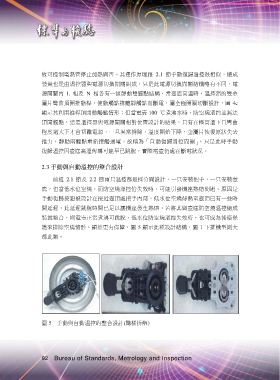

故可控制電熱管停止加熱與否。其運作原理跟 2.1 節手動復歸溫控很相似，總成 裝置也是由溫控器與電源切換開關組成，只是此電源切換開關結構略有不同，電 源開關內 L 相及 N 相各有一組靜動雙觸點結構，當壺底高溫時，溫控器的雙金 屬片彎曲頂開推動桿，使動觸點撐離靜觸點而斷電，屬全極開關切斷設計，圖 4c 顯示其利用推桿頂開動觸點情形；但當電壺 100 ℃煮沸水時，防空燒溫控並無法 頂開觸點，這是溫控器與電源開關相對位置設計的結果，只有在極高溫下且彎曲 程度過大下才會切離電源，一旦異常排除，溫度開始下降，金屬片恢復原狀失去 推力，靜動兩觸點重新接觸通電，故稱為「自動復歸溫控開關」，只是此時手動 復歸溫控因壺底高溫傳導可能早已跳脫，實際電壺仍處在斷電狀況。 2.3 手動與自動溫控的整合設計 前述 2.1 節及 2.2 節兩只溫控都是採分開設計，一只安裝把手，一只安裝壺 底，但當低水位空燒，而防空燒溫控恰失效時，可能引發機座熱熔問題。原因是 手動復歸按鈕被設計在接近壺頂處把手內部，低水位空燒傳熱至壺頂已有一些時 間延遲，此延遲跳脫時間已足以讓機座發生熱熔，若將其與壺底防空燒溫控總成 裝置整合，則電壺正常煮沸可跳脫，低水位防空燒溫控失效時，也可成為後衛保 護來排除空燒情形，顯然更有保障，圖 5 顯示此種設計結構，圖 1 下排機型則大 都此類。 圖 5 手動與自動溫控的整合設計(購樣拆解) 92 Bureau of Standards, Metrology and Inspection
