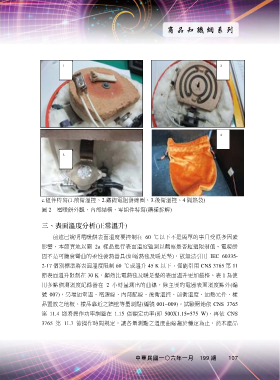

c.組件特寫(1.前衛溫控、2.鐵鎳電阻發線圈、3.後衛溫控、4 隔熱袋) 圖 2 電暖餅外觀、內部結構、零組件特寫(購樣拆解) 三、表面溫度分析(正常溫升) 前述已說明電暖餅表面溫度要控制在 60 ℃以下不是簡單的事且受很多因素 影響，本節實地以圖 2a 樣品進行表面溫度監測以觀察是否超過限制值。電暖餅 因不是可隨意彎曲的柔性發熱器具(如電熱毯及暖足墊)，故無法引用 IEC 60335- 2-17 個別標準將表面溫度限制 60 ℃或溫升 45 K 以下，僅能引用 CNS 3765 第 11 節表面溫升限制在 30 K，顯然比電熱毯及暖足墊的表面溫升更加嚴格。表 1 為使 用多點偵測溫度記錄器在 2 小時量測出的曲線，除主要的電器表面溫度點外(編 號 007)，另增加室溫、電源線、內部配線、後衛溫控、前衛溫度、加熱元件、樣 品置放之地板、樣品靠近之牆壁等量測點(編號 001~009)。試驗開始依 CNS 3765 第 11.4 節將操作功率調整在 1.15 倍額定功率(即 500X1.15=575 W)，再依 CNS 3765 第 11.7 節操作時間規定，讓各量測點之溫度曲線趨於穩定為止，然本產品 ʕശ͏਷ɓ´ʬϋɓ˜ 199 ಂ 107
