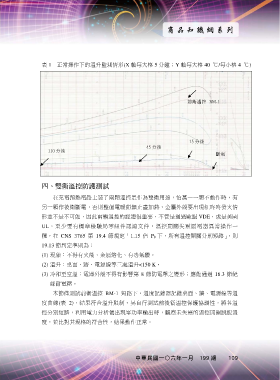

表 1 正常操作下的溫升監測情形(X 軸每大格 5 分鐘；Y 軸每大格 40 ℃/每小格 4 ℃) 四、雙衛溫控防護測試 在充電預熱電路上裝了兩顆溫控是作為雙衛用途，怕萬一一顆不動作時，有 另一顆作後衛斷電，否則整個電暖餅無止盡加熱，金屬外殼要出現紅咚咚發火情 形並不是不可能，因此兩顆溫控的認證很重要，不管是通過歐盟 VDE，或是美國 UL，至少要有標準檢驗局零組件認證文件，溫控開關失靈屬電器異常操作一 種，在 CNS 3765 第 19.4 節規定「1.15 倍 P 0 下，所有溫控開關分別短路」，則 19.13 節判定準則為： (1) 現象：不得有火燄、金屬熔化、有毒氣體。 (2) 溫升：桌面、牆、電源線等三處溫升<150 K。 (3) 冷卻至室溫：電器外殼不得有影響第 8 節防電擊之變形；應能通過 16.3 節絕 緣耐電壓。 本節僅測試前衛溫控 BM-1 短路下，溫度記錄器記錄桌面、牆、電源線等溫 度曲線(表 2)，結果符合溫升限制。另自行測試前後衛溫控保護協調性，將各溫 控分別短路，利用電力分析儀出現零功率輸出時，觀察未失靈的溫控開關跳脫溫 度，並比對其規格的符合性，結果動作正常。 ʕശ͏਷ɓ´ʬϋɓ˜ 199 ಂ 109
