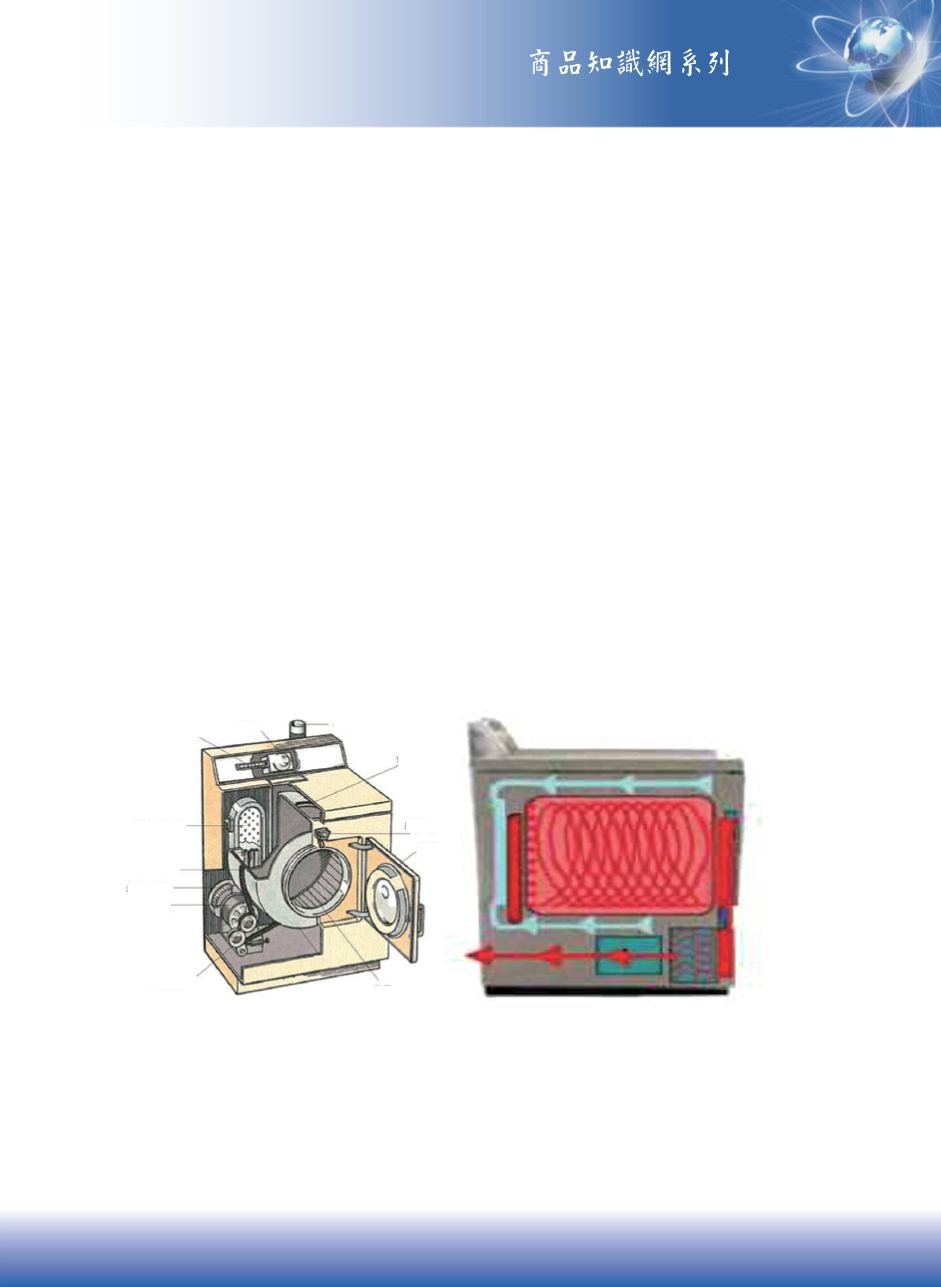

圖 2 乾衣機架構及運轉原理
軸端套上渦輪扇葉，扇葉目的在將機外空氣自前機身抽入機體內部並導進滾筒內。
電熱部份通常採用陶瓷發熱體 (PTC)，僅靠滾筒底部開孔附近，目的在將空氣加熱
以便送入滾筒內乾燥衣物。至於濕氣洩氣管路則安置在機台底部，其前端開孔安
置在拉門與前機殼接觸邊緣上，末端出口則位於背後機殼上，當濕空氣從滾筒轉
出後會被導引至此洩濕氣孔，再經由管路引導至機體外面排放。乾衣機的原理就
是經由此三部份流程完成的，乾空氣綿綿不絕抽入機體內部，空氣被加熱送入滾
筒將衣物水份帶走，溼氣再導入排氣管路排放掉，週而復始使衣物被乾燥。結構
上有些組件需介紹給讀者認識以方便保養清潔，這包括：一、滾筒通常採用光滑
不鏽鋼板製成，目的在減少衣物磨損；二、洩濕氣孔上要套上棉絮過濾網並定期
清理，因濕氣夾帶衣物棉絮，棉絮若不趁氣流流動時過濾掉，停機後可能透過滾
筒底部空隙返回機台內部，使加熱器、馬達及進風口處被堵塞；三、滾筒為何可
以壁掛在機身背面轉動？原來是藉由「法蘭結構」來完成，法蘭是一種轉動鋼構，
其上下部均有底座，底座間以硬度極高轉動軸承連結，將上下底座分別以螺栓鎖
在機身內部鋼構及滾筒上，滾筒及衣物的重量就可被法蘭軸承及機體鋼構所支撐
( 圖 3)。
滾筒
進氣孔
拉門
洩氣孔
進氣孔
集塵盒
排氣孔 濕氣洩放管路
(a) 架構
(b) 乾燥原理
溫度控制按鈕
齒輪帶動皮帶
陶瓷電熱片
傳動皮帶
傳動帶
門開關
墊圈
滾筒
定時器
排氣孔
渦輪扇葉
馬達
