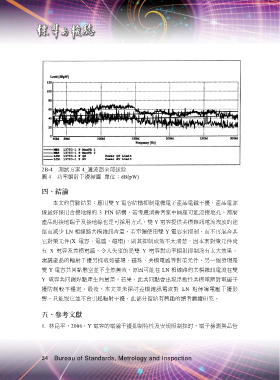

2B-4 測試方案 4_濾波器全部拔除 圖 4 功率輻射干擾掃圖 單位：dB(pW) 四、結論 本文的實驗結果：應用雙 Y 電容結構抑制電機電子產品電磁干擾，產品電源 線最好採用含接地線的 3 PIN 結構，若考慮消費者家中插座可能沒接地孔，那麼 產品附接地端子及接地線也是可採用方式，雙 Y 電容提供共模雜訊電流洩放的途 徑而減少 LN 相線路共模雜訊含量，若單獨使用雙 Y 電容來抑制，而不再混合其 它對策元件(X 電容、電感、磁環)，則其抑制成效不太清楚，因本案對策元件尚 有 X 電容及差模電感。令人失望的是雙 Y 電容對功率輻射抑制沒有太大效果， 建議產品的輻射干擾另採取如磁環、磁珠、共模電感等對策元件。另一個發現是 雙 Y 電容共同點懸空並不全然無效，原因可能在 LN 相線路的共模雜訊電流在雙 Y 電容共同錫焊點產生向量差，若果，此共同點會出現浮動性共模電壓對電磁干 擾防制較不穩定。最後，本文並未探討差模雜訊電流對 LN 相傳導電壓干擾影 響，只能說它並不會引起輻射干擾，此部分留給有興趣的讀者繼續研究。 五、參考文獻 1. 林昆平，2006，Y 電容的電磁干擾抑制特性及安規限制探討，電子檢測與品管 34 Bureau of Standards, Metrology and Inspection
