法規檢視

水量計型式認證技術規範

BSMI

水量計型式認證技術規範

編 號

CNPA 49

版 次

第4版

一、本技術規範依度量衡法第25條第3項規定訂定之。

二、本技術規範歷次公告日期、文號、實施日期及修正內容如下：

版次

公告日期

文號(經標四字)

實施日期

修  正  內  容

１

92. 06.12

第09240005480號

92.07.01

2

94.12.08

第09440004630號

95.07.01

配合CNS 14866修正

3

103.11.03

第10340009830號

104.01.01

因應國家標準有配合國際標準變動而頻加修訂之可能，刪除原條文引用之CNS總號，新修訂條文改以直接摘錄文字方式辦理，較具彈性，並增列附錄A及B。
4
 111.10.04
第11140007290號
 112.07.01 參採國際規範OIML R 49：2013修正，並新增電氣或電子原理或以機械原理附加電子元件水量計之測試要求

三、本技術規範引用標準如下：

1.

OIML R 49-1:2013

Water meters for cold potable water and hot water—Part 1：Metrological and technical requirements

2.

OIML R 49-2:2013

Water meters for cold potable water and hot water—Part 2：Test methods

3.

CNS 14866-1

完全充滿的密閉導管內水流量之量測-冷飲水及熱水用水量計-第1部：規範（106/12/26）

4.

CNS 13979

渦流流量計（102/07/09）

公   告   日   期

111年10月4日

經濟部標準檢驗局

實   施   日   期

112年07月01日

1. 適用範圍

1.1 本技術規範適用於其量測原理為機械原理、電氣或電子原理或以機械原理附加電子元件用以量測流經水量計總體積之冷飲用水水量計，但不包括消防用之水量計。
1.2 上述水量計適用條件如下：
1.2.1 連接方式限為螺紋式或凸緣式，進出口端分別位於水量計兩側。
1.2.2 標稱口徑範圍13 mm以上300 mm以下。
1.2.3 常設流量1.6 m3/h以上1000m3/h以下。
1.2.4 常設流量與最小流量之比值50以上400以下(渦流型適用於10以上40以下)。
1.2.5 最大許可壓力1 MPa以下。
1.3 輔助裝置非屬型式認證範圍，但度量衡法相關法規另有規定者從其規定。

2. 用詞定義

2.1 水量計(water meter)
用來連續量測、記錄以及顯示流經量測傳感器之水體積量之量測儀器，其指示裝置與水量計應為不可分離。
2.1.1 容積型水量計(volumetric meter)
由已知容積之容器及藉水流驅動之機構所組成的一種裝置，適用於封閉導管。因此這些容器是以連續地充水以及排空。指示裝置藉著計算通過此裝置的容積，總和其流量體積。
2.1.2 速度型水量計(velocity meter)
由水流速度直接驅動運動元件所組成的一種裝置，適用於封閉導管。運動元件的移動藉由機構或其他方法傳送至指示裝置，由指示裝置總和流動體積。
2.1.3 奧多曼水量計(Woltmann meter)
由繞著水量計流動軸旋轉的螺旋狀葉片所組成的一種裝置。
2.1.4 單一噴嘴及多重噴嘴水量計(single-jet and multi-jet meters)
由繞著與水量計中水流垂直之軸旋轉的葉輪所組成的一種裝置。如果噴嘴衝擊葉輪的單一地方，則此水量計稱為單一噴嘴水量計，如果噴嘴同時衝擊許多環繞葉輪之點，則稱為多重噴嘴水量計。
2.1.5 渦流型水量計(vortex flow meter)
是種可以連續地決定流過它之流體體積之整合、自足之量測儀器。係利用一個安裝在管道內之鈍形體，使用偵測裝置偵測流體流經該鈍形體所產生渦流溢放之頻率，以計算出管道內流體流過之體積(流量)。
2.2 感測器(sensor)
直接承受流過水量計之水流量或體積的水量計元件，可為流量感測器或體積感測器(例如圓盤、活塞、轉輪或渦輪、電磁線圈、超音波或其它感測元件)。
2.3 積算器(calculator)
將來自量測傳感器或其他附屬之量測儀器的訊號轉換、儲存以供後續運用之元件。
機械式水量計之齒輪組視為積算器組。
部分積算器擁有與輔助裝置雙向傳輸之功能。
2.4 指示裝置(indicating device)
顯示流動體積的裝置。
2.5 輔助裝置(ancillary device)
預定執行某一特定功能，直接參與產生、傳輸或顯示量測結果之裝置，但非屬水量計必要之裝置。
主要輔助裝置包括：
－重複指示裝置(repeating indicating device)。
－記憶裝置(memory device)。
－遙讀裝置(remote reading device，可為外加式或內建式)。
2.6 計量特性
2.6.1 實際體積(actual volume, Va)
在不考慮時間的情形下，流過水量計的總體積，實際體積係一被量測量，經由一參考體積，在考慮量測條件差異，藉由合適之標準器計算所得到之值。
2.6.2 指示體積(indicated volume, Vi)
在不考慮時間的情形下，流過水量計的總體積，由水量計所顯示之值。
2.6.3 主要指示值(primary indication)
受到法定計量管制之指示值。
2.6.4 器差(error)
受檢驗之水量計顯示值減去供檢驗之度量衡標準器之標準值所得之數值(量測值減去參考值)。
在本技術規範中，指示值(Vi)視為量測值，參考值即為實際值(Va)，所以器差即為指示值與實際值之差，以如下公式表示。
器差公式
2.6.5 公差(maximum permissible error, MPE)
指法定允許之器差(參照一已知之標準量，法規所允許水量計的極限誤差值)。
2.6.6 耐久性(durability)
度量衡器在經過一段時間維持其性能之能力。
2.7 操作條件
2.7.1 流量(flow-rate, Q）
流過水量計的體積除以所花時間所得到的商數。流量以每小時立方公尺表示(m3/h)。
2.7.2 常設流量(permanent flow-rate, Q3)
水量計在正常使用狀況下，以適當的方式操作時，能保持在公差內最大的流量。
2.7.3 超載流量(overload flow-rate, Q4)
水量計能保持在公差內短時間可運轉之最大流量，且隨後水量計在額定運轉條件下，仍能保持其計量性能。
2.7.4 分界流量(transitional flow-rate, Q2)
水量計發生在常設流量及最小流量間的一個流量值，在此流量範圍分為兩區，"上區(Q2 ≤ Q ≤ Q4)"及"下區(Q1 ≤ Q < Q2)"，每區各訂定有公差。
2.7.5 最小流量(minimum flow-rate, Q1)
水量計在公差內仍能夠顯示讀值的最低流量。
2.7.6 檢定標尺(first element of an indication device)
構成指示裝置之數個元件中帶檢定標尺分度值刻度計之元件。
2.7.7 檢定標尺分度(verification scale interval)
檢定標尺之最小分度值。
2.7.8 最大許可壓力(maximum admissible pressure, MAP)
水量計在額定運轉條件下，不會使其計量特性惡化，而可長久承受之最高壓力。
2.7.9 工作壓力(working pressure, Pw)
在水量計上、下游接管內測得之平均壓力。
2.7.10 壓力損失(pressure loss, △p)
在給定流量下，因管路中存在水量計而造成之壓力損失。
2.7.11 標稱口徑(nominal diameter, DN)
管路系統所有組件共同的數值界定，是一個僅用來參考的整數，由其外部直徑或螺紋所界定之尺度(以mm為單位)。
2.7.12 標稱壓力(nominal pressure, PN)
數值界定，就參考目的為四捨五入後之整數。所有具相同標稱口徑(DN)及相同PN數界定的設備應該有相符的尺度。
2.7.13 固有器差(intrinsic error)
水量計在基準條件下所測定之指示器差。
2.7.14 初始固有器差(initial intrinsic error)
水量計在進行所有性能試驗及加速磨耗前所測定之固有器差。
2.7.15 偏差(fault)
水量計之指示器差與固有器差間之差。
2.7.16 顯著偏差(significant fault)
大於公差的一半之偏差。

3. 計量要求

3.1 流量Q1、Q2、Q3及Q4值。
3.1.1 水量計之流量特性應由Q1、Q2、Q3及Q4值規範。
3.1.2 水量計Q3應由下列數值挑選，其單位為m3/h。
水量計
3.1.3 水量計應依Q3及Q3/Q1比值(R)設計，其中40以下僅適用於渦流型水量計。
水量計
3.1.4 水量計Q2/Q1比值應為1.6。
3.1.5 水量計Q4/Q3比值應為1.25。
3.2 準確等級及公差
水量計之設計與製造，使其在額定操作條件下不致超出表1規定之公差，準確等級區分為第1級或第2級，製造商應標示準確等級。

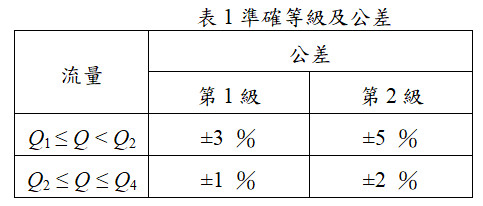

準確等級及公差
3.3 逆流
製造商應標明水量計設計是否允許逆流。
能量測逆流之水量計，其水量計之設計應採下列二種方式之一：
(a) 將逆流之量自指示器顯示正向流以量測之數值扣除，或
(b) 設逆流專用之指示裝置，此情形正向流之指示裝置的Q3與逆流之指示裝置的Q3得不相同。
不能量測逆流之水量計，其水量計之設計應採下列二種方式之一：
(a) 有強制防止逆流發生之設計。
(b) 當逆流發生且逆流流量達Q3，水流回復正向流時，仍不致影響水量計之計量特性或使其變壞。
3.4 當水量計無水流發生或無空氣流動時，其指示器顯示之數值應不會變動。
3.5 靜壓
水量計應能承受下列之測試而無洩漏或損壞：
(a) 最大許可壓力1.6倍承受15分鐘。
(b) 最大許可壓力2倍承受1分鐘。
3.6 流場敏感度

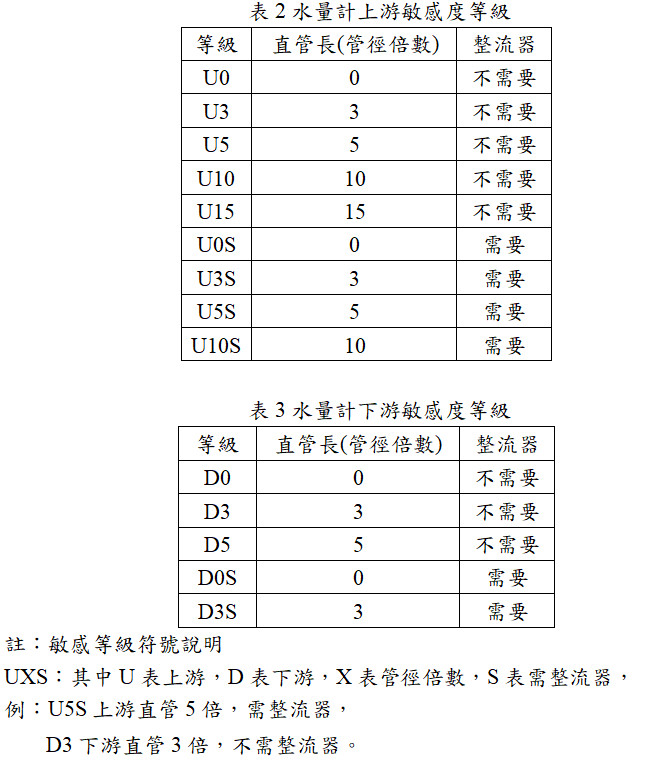

水量計流場敏感度以流場干擾器(詳附錄A)進行測試，其分級如表2及表3；水量計應於指示裝置標示其流場敏感度等級。
流場敏感度

4. 含電子裝置之水量計

4.1 含電子裝置之水量計，其設計與製造，應使水量計處在第8節所述各環境下，不致超出上區公差或產生顯著偏差。
4.2 其電源可為外部供電、不可更換之電池及可更換之電池。
4.3 外部供電
外部供電可為直流電或交流電，當外部供電突然停止或失效時，其停止或失效前之指示值不得消失，且其1年內所保存之資料應可隨時讀取。
其相對應記憶體容量應能儲存資料量至少須為使用期間內每天1筆以上，或等同Q3流量通過10分鐘體積為一筆之記憶量，但不保證當電源供應中斷期間，仍能持續記錄。
水量計任何特性或參數不得因外部供電中斷而受到影響或改變。
4.4 不可更換之電池，其電池使用壽命必須能讓水量計在正常使用狀態下，比水量計法定更換期限更長並超過1年以上，須標示水量計法定應更換之日期(年月)。
電池低電壓、電池將耗盡或水量計使用期限將到之訊號應能顯示在水量計之指示裝置，而且在訊號顯示後180天，水量計仍應能正常運作。
4.5 可更換之電池，製造商應詳細敘述更換電池之程序及方法，並須標示電池應更換之日期(年月)。
電池低電壓、電池將耗盡或電池更換期限將到之訊號應能顯示在水量計之指示裝置，而且在訊號顯示後180天，水量計仍應能正常運作。
水量計特性及參數不得因電池更換而受影響。
電池更換時，應破壞鉛封。

5. 技術要求

5.1 水量計中與水流接觸的材料必須是無毒、無垢的。其材料由自來水事業單位依其需求於採購規範訂之。
5.2 水量計之材質應有足夠強度及耐用性，以符合其設計使用之目的。
5.3 水量計之材質應不致因水溫變化而導致水量計有惡化之現象。
5.4 水量計之材質必須能承受內部或外部之腐蝕或加以適當之表面處理。
5.5 水量計之指示裝置須以透明蓋保護，並附加適當樣式之頂蓋保護。
5.6 主要尺度
5.6.1 容積型及速度型水量計口徑及外形尺度，應符合附錄B之規定。
5.6.2 渦流型水量計口徑及外形尺度，應符合附錄C之規定。
5.7 水量計之透明蓋應透明清晰，用手推動時應不鬆動；水量計之頂蓋應能掀開120度以上。
5.8 容積型及速度型(單一噴嘴式及多重噴嘴式)水量計，進口端應有適當之濾網裝置。
5.9 水量計經檢定封印後，在外部不得有調整器差及歸零功能，若為特殊用途而具有歸零裝置者，在操作時歸零處應歸零，但總累積器不應歸零。
5.10 水量計之外殼不得塗蠟、水玻璃或其他止漏材料；水量計之外殼必須光滑，不得有凹凸不平、擊傷及修補現象，且應預留封印之位置。
但標稱口徑50 mm以上大型水量計之外殼內外得塗防銹漆或粉體塗裝。
5.11 如水量計指示裝置之透明蓋內可能形成水汽凝結時，水量計應附加可除去凝結或防止凝結產生之裝置。
5.12 水量計不得裝有利於詐偽行為之裝置，且不得利用公差而圖利特定一方。
5.13 外觀標記
5.13.1 標稱口徑之數值應標示於蓋外表面之中心及水量計側面。例：13 mm字樣。
5.13.2 水流方向(→)應標示於水量計兩側面。
5.13.3 製造商名稱或其標記，應標示於水量計側面或指示裝置上。
5.13.4 器號應標示於明顯處。
5.13.5 水量計之指示器範圍(積算最大容量)及數字，應標示於指示裝置上。
5.13.6 應於指示裝置上易見之處標示型號。
5.13.7 應於指示裝置上易見之處預留標示型式認證號碼位置。
5.13.8 檢定合格有效期間，應標示於上殼邊緣上。
5.13.9 水量計限為水平安裝。安裝方向(H)應標示於水量計兩側面或指示裝置上，但渦流型水量計不在此限。
5.13.10 水量計應清楚標示Q3、Q3/Q1之比值、準確度等級、壓力損失及標稱壓力於指示裝置；水量計之設計如能量測逆流，且逆流狀態下Q3及Q3 /Q1之比值與正向流不同時，應同時標示逆流之Q3及Q3 /Q1之比值。
5.13.11 流動輪廓敏感度等級應標示於明顯處。

6. 指示裝置

6.1 功能
指示裝置應具有易讀、可靠與清晰的視覺指示流動體積，並應長期持續、週期性或依要求立即顯示體積。指示裝置應包含用以檢定之視覺方式，該裝置可包含以其他方法來檢定之額外元件。
6.2 量測單位、符號及其位置
量測的水體積應以立方公尺表示，單位符號(m3)應位於刻度盤上或緊臨著顯示的數字。
6.3 指示器範圍

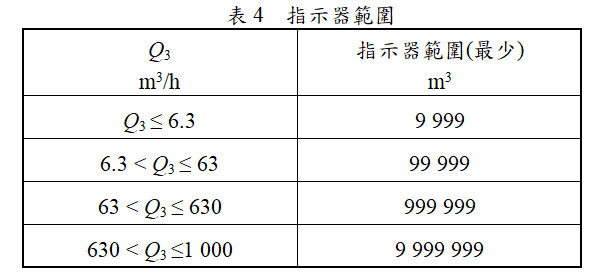

指示裝置應不回到零，體積以立方公尺表示，其範圍依表4之規定。
指示器範圍
6.4 色碼
(a) 非電子數位指示器
立方公尺以上與小於立方公尺者應以不同色系明顯區分之，不論指標(pointers)、指針、數字、輪、盤、標度盤或窗框都應該依上述原則表示之，黑色用於表示立方公尺整數及其倍數指示值之數字，紅色用於表示立方公尺分數指示值之數字。
(b) 電子數位指示器
立方公尺以上以黑色指示值之數字。
6.5 指示裝置的種類
6.5.1 第1型─類比裝置
水的體積經由(a)(b)的連續移動來決定。
(a) 一個或多個指標相對於逐階刻度的移動。
(b) 一個或多個圓形刻度或鼓，各通過其指位器。
量測單位以立方公尺(m3)表示，其量測顯示數值對各每一分度而言應該是1x10n的型式，而n是一正或負的整數或零，因此可建立連續十進位的系統，每一刻度應該為：
─可逐階的以立方公尺來表示其值，
─或伴隨著乘積因子(×0.001；×0.01；×0.1；×1；×10；×100；×1000等)。
指示器移動的方向：指標或圓形刻度應該順時針方向旋轉，指示器或刻度的線性移動則從左到右，數字或指示器滾子則向上增加。
6.5.2 第2型─數位裝置
體積由一個或以上的顯示窗口排成一列相鄰的讀數所決定，當下一位數由9變為0時，上一位數的進位必須同時完成。十進位的數字指示器，其最小位數可以為連續移動，窗口應足夠大且可清晰地讀出，位數的視高至少為4 mm。
(a) 顯示窗屬非電子式：數字輪之轉動方式須為向上轉；另如其最小位數為連續式，則須確認其顯示窗大小足以辨識數值而不致產生誤讀。
(b) 顯示窗屬電子式：可為永久顯示或非永久顯示，其顯示值如非永久顯示，則至少應能持續10秒鐘以上。顯示窗應符合以下要求；
─如以7個線段方式顯示者，應能驗證7個線段可以正常顯示("8"測試)。
─如以7個線段方式顯示者，能驗證7個線段可以完全不顯示("不顯示"測試)。
─如以其他圖形方式顯示者，應能驗證當顯示狀態有瑕疵時仍不致引起誤解。
以上各項驗證應持續至少1秒鐘。
6.5.3 第3型─類比及數位裝置之組合
體積由第1型與第2型之組合的指示裝置來決定，且應個別符合其規範。
6.5.4 檢定標尺

6.5.4.1 指示裝置須有檢定標尺，以提供作為檢定之用，檢定標尺得為連續式或非連續式。

6.5.4.2 檢定刻度間隔
具最小十進位數之指示器元件，其最小十進位分度值稱為檢定刻度間隔。除了目視檢定的方法外，指示裝置可包含快速控制的輔助元件(盤狀、星狀等)，藉外部電子方式來讀數，可將記錄資料轉換成數值資料。

6.5.4.3 檢定標尺分度值之單位以立方公尺(m3)表示，對各分度而言其值應為1x10n、2x10n或5x10n型式表示，而n是一正或負的整數或零。對具連續移動之類比或數位指示裝置，檢定刻度間隔是將兩個連續位數的間隔平均分成2、5或10等份。這些分度不用加以數字化。

6.5.4.4 最小檢定標尺分度值須符合如下規定：
(a) 如為連續式，其間隔不得小於1 mm，且不得大於5 mm。
(b) 如為非連續式，則其分度為2個連續數字或每次之增量值。

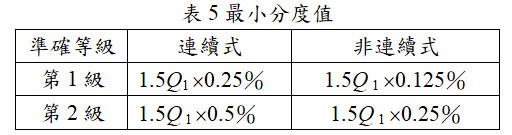

6.5.5 指示裝置最小分度值須符合如下表5規定：
指示裝置
(a) 最小檢定標尺如為連續式，則其最小分度值讀數之誤差不得大於最小檢定標尺分度值的一半。
(b) 最小檢定標尺如為非連續式，則其最小分度值讀數之誤差不得大於最小檢定標尺分度值。

7. 性能試驗

7.1 受測水量計應依表6規定之數目送檢，在表6中的水量計數目，為應提送的最少樣品數目，型式認證的權責單位，得要求提供額外的水量計供檢驗。
含電子裝置之水量計所需數量至少為5只，其中至少1只需通過所有檢驗項目。

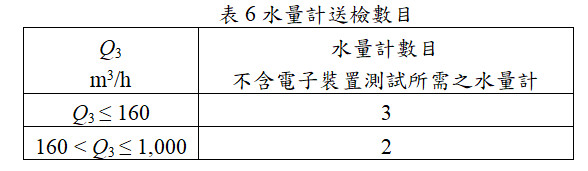

水量計送檢數目
7.2 測試時，水量計可單獨或串聯測試，串聯時須確保水量計間保持足夠直管距離，以避免影響測試器差，測試過程須確保每一個水量計出口壓力至少保持不小於0.03 MPa(0.3 bar)。
7.3 靜壓檢驗
每個水量計應能承受下述的壓力，
7.3.1 最大許可壓力1.6倍承受15分鐘，最大許可壓力2倍承受1分鐘。
7.3.2 允收標準
水不會由器壁漏出、滲出或損傷，具備乾式指示裝置之水量計者，水不得浸入上層齒輪室與指示裝置上。
7.4 器差檢驗：
7.4.1 測試方法
可為體積法、衡量法或標準表法，所使用之設備其擴充不確定度不得超出公差五分之一，估算不確定度之涵蓋因子k=2。
7.4.2 依下列流量點，執行器差檢驗，其中(a)、(b)及(e)各測試3次，其他流量點各測2次，器差須符合第3.2節表1之規定。
(a)介於Q1 和1.1 Q1 之間。
(b)介於 Q2 和1.1 Q2之間。
(c)介於0.33(Q2＋Q3)和 0.37(Q2＋Q3) 之間。
(d)介於 0.67(Q2＋Q3)和 0.74(Q2＋Q3)之間。
(e)介於0.9 Q3 和Q3 之間。
(f)介於0.95 Q4 和Q4 之間。
測試過程中，壓力相對變化(管線末端通到大氣)或壓力損失之相對變化(管線為在密閉導管)不得超過下列規定：
Q1 ≤ Q < Q2：±5 ％
Q2 ≤ Q ≤ Q4：±10 ％
且流量變動不得超出下列規定（開始及結束階段除外）：
Q1 ≤ Q < Q2：±2.5 ％
Q2 ≤ Q ≤ Q4：±5 ％
7.4.3 水流方向
測試時以水平安裝，指示裝置面朝上。
7.4.4 如果有Q1、Q2或Q3等3個流量點以外之流量點器差接近公差極限，則度量衡專責機關應在型式認證認可證書加註，該型式水量計辦理檢定時，應加測該流量點之器差。
7.4.5 允收標準如下
(a)所有器差均不得超出表1規定之公差。如果有1個樣品或多個樣品僅有一個流量點器差超過表1規定之公差，則測試3次，當3次測試中有2次器差未超過公差，同時3次器差之算術平均值未超出公差，則判定合格。
(b)如果所有測試器差均為正值或均為負值，則至少須有一個器差其值不超過公差的一半。
(c)第7.4.2節的(a)、(b)及(e) 等3個流量點3次測試其器差標準差不得超過公差三分之一。
7.5 水壓試驗
至少1個水量計以Q2流量點在不同壓力測試，先以水量計進口端壓力保持在0.03 MPa(0.3 bar)(測試壓力誤差範圍為0 %~5 %)測試並記錄器差，再以水量計進口端壓力保持在最大許可壓力(最大許可壓力不超過1 MPa，測試壓力誤差範圍為-10 %~0 %)測試並記錄器差，器差須符合第3.2節表1之規定。
7.6 逆流試驗
7.6.1 能量測逆流之水量計
在基準條件下，至少一個水量計應在下列逆流流量下測試：
(a)介於Q1及1.1 Q1之間。
(b)介於Q2及1.1 Q2之間。
(c)介於0.9 Q3及Q3之間。
器差須符合第3.2節表1之規定。本項測試完成後應接續辦理逆流之壓力損失測試及加速磨耗試驗。
7.6.2 不能量測逆流之水量計
在基準條件下，至少一個水量計應承受0.9 Q3之逆流1 分鐘，然後在下列正向流量下測試：
(a)介於Q1及1.1 Q1之間。
(b)介於Q2及1.1 Q2之間。
(c)介於0.9 Q3及Q3之間。
器差須符合第3.2節表1之規定。
7.6.3 不能量測逆流之水量計，且設有強制防止逆流裝置
水量計得在逆流方向承受最大容許壓力至少1分鐘，確認無明顯洩漏。通過逆流防止裝置後在下列正向流量下量測水量計器差：
(a)介於Q1及1.1 Q1之間。
(b)介於Q2及1.1 Q2之間。
(c)介於0.9 Q3及Q3之間。
器差須符合第3.2節表1之規定。
7.7 壓力損失檢驗

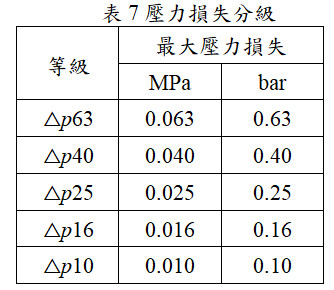

7.7.1 壓力損失等級由製造商從表7中的值選擇，並依圖1所示進行壓力損失檢驗；壓力損失檢驗值超過分級所列最大值時，判定為不合格。
壓力損失分級
7.7.2 壓力損失測試流量以Q1及Q3間任一流量進行。

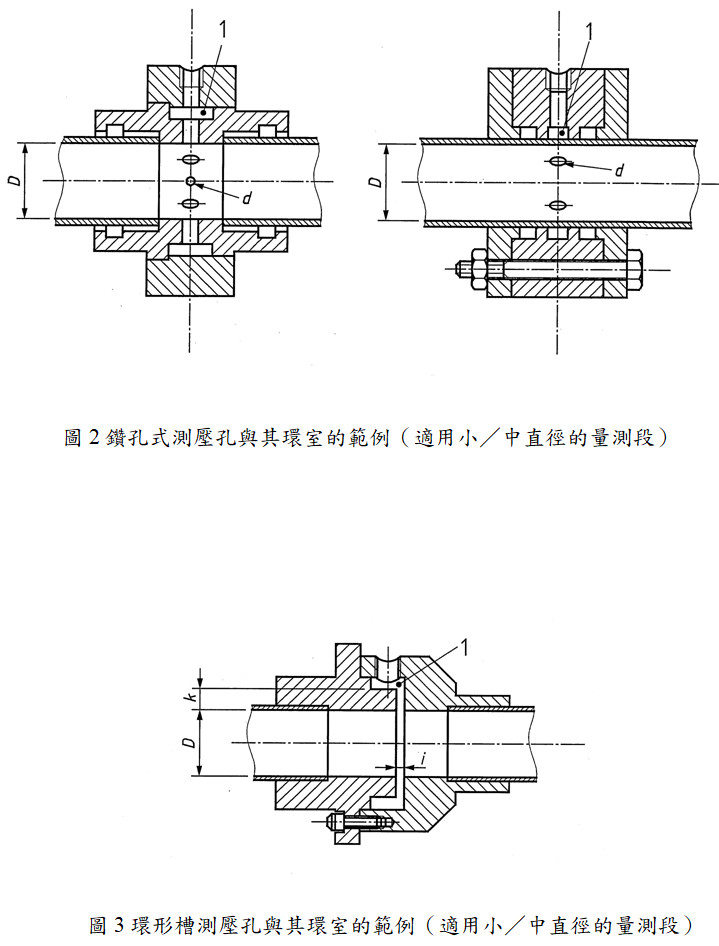

7.7.3 測壓孔可為圓孔或為環形槽，鑽穿管壁的圓孔、環形槽必須垂直於管軸（參照圖2及圖4），其測壓孔徑d等於0.08D且介於2 mm及4 mm，但直管內徑未超25 mm者，測壓孔徑盡可能接近2 mm。在孔貫穿進管之前，其孔徑應保持一定而且該段長度不得小於孔徑的2倍。鑽穿管壁的孔在貫穿進直管及出直管管腔的邊緣上必須沒有毛邊，邊緣應該要銳利，即不必有圓角也不必倒角。
環形槽開縫必須垂直於管軸且符合下列尺度的規定（參照圖3）：
i=0.08D，且2 mm ≤ i ≤ 4 mm，k＞2i。
7.7.4 多數情形下，一個測壓孔即可，但直管徑較大者，得採至少4個測壓孔之設計，等間距地位在同一平面的管圓周上(如圖2、圖3及圖4）。4個或以上的測壓孔得採用T型接頭將測壓孔連接在一起，構成環狀(annulus)以取得該管截面之真實靜壓平均值。其他如圓環(ring)或平衡室(balance chamber)的方法亦可使用。
7.7.5 上、下游管線內壁應保持圓形光滑以減少壓力損失，圖1所示為最小尺寸，水量計上游之測壓孔位置應距離量測段進口端至少10倍直管內徑(D)之長度，並位於水量計上游至少5D之處；水量計下游之測壓孔位置應位於水量計下游至少10D，並距離量測段出口端至少5D。

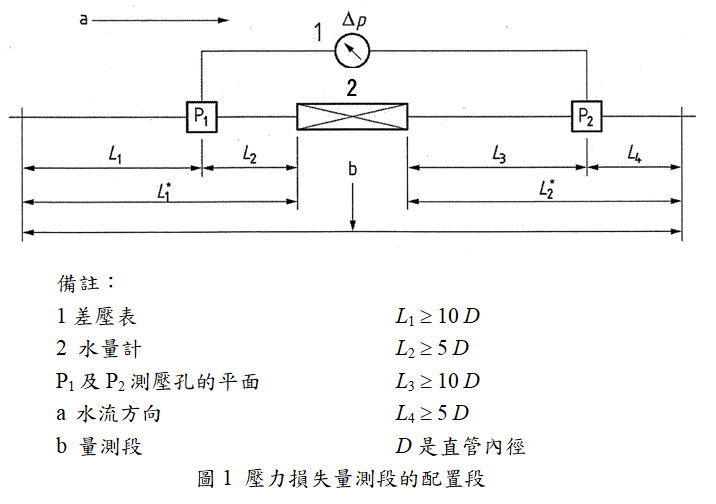

壓力損失量測段的配置段
鑽孔式測壓孔與其環室的範例

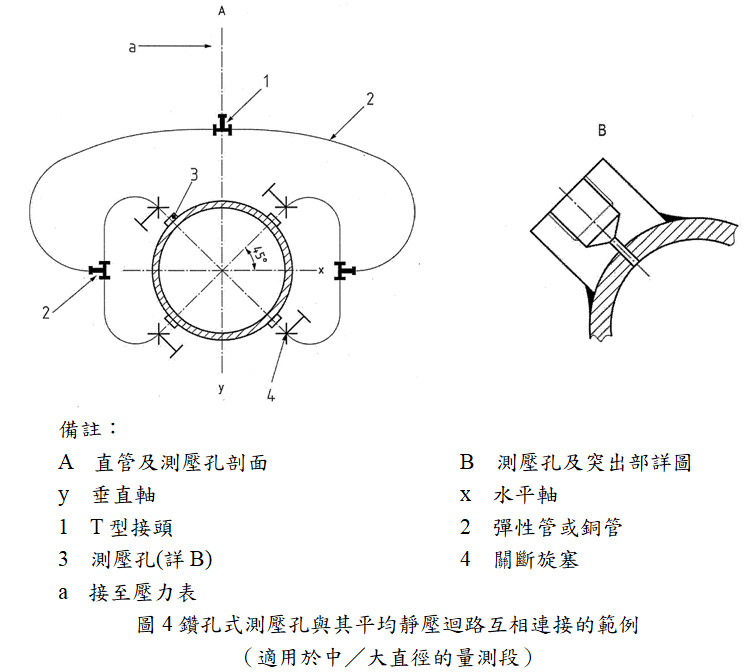

鑽孔式測壓孔與其平均靜壓迴路互相連接的範例
7.7.6 測試開始前，須先確認管線內所有空氣已徹底排除，並確認在當流量為Q3時，水量計下游壓力至少能保持100 kPa (1 bar)之背壓。測試時先以Q1至Q3間之流量持續變動，以找出壓力損失最大之流量Qt，惟通常壓力損失係發生在Q3時。

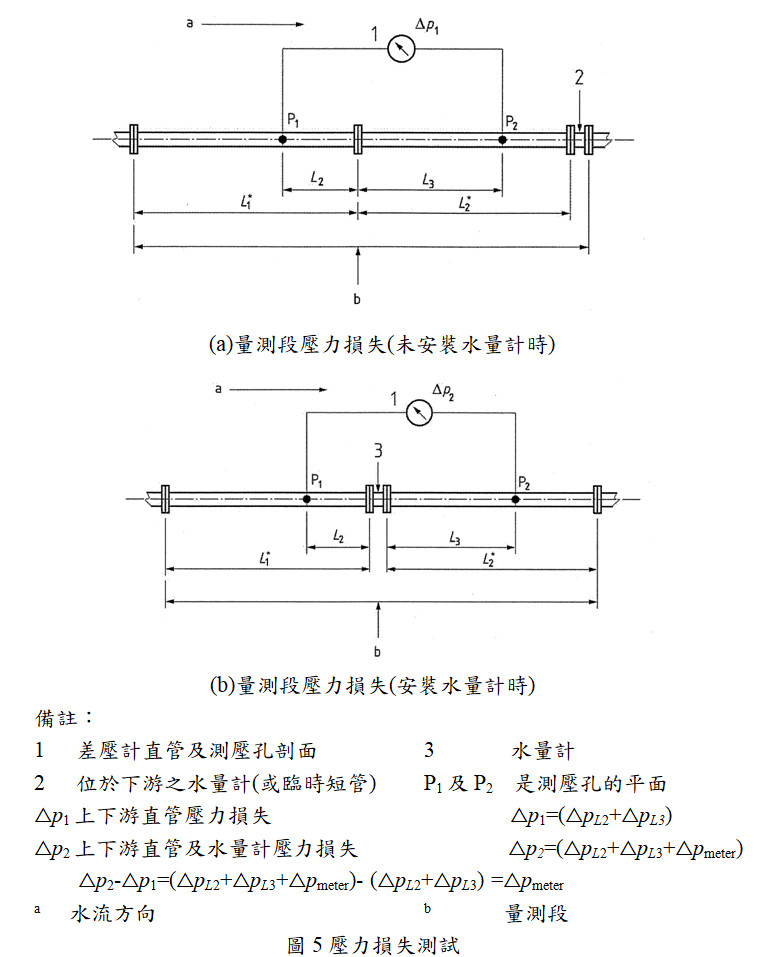

7.7.7 測試段之規劃如圖5所示，並依(a)、(b)順序進行後如下計算壓力損失△pt：
壓力損失
其中，△pm+p為有水量計在時之壓力損失，△pp為無水量計時之壓力損失

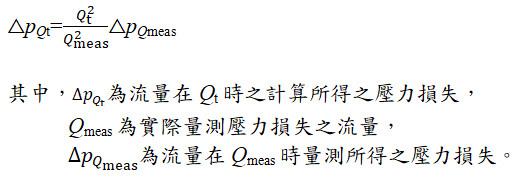

如果實際使用之測試流量不等於Qt時，則以如下公示換算：
壓力損失公式
壓力損失測試
7.8 流場擾動測試
除如下規定外，所有水量計均須以0.9 Q3～Q3流量，依如下順序辦理測試：
(a)容積式水量計(即包括具活動壁之量測室者)免測試。
(b)標示U15以及標示D5等級水量計不得再額外附加整流器。
(c)標示D5等級水量計，僅測試測試1、測試3及測試5。
(d)業者如需額外附加整流器，應標明整流器型式及安裝位置。
(e)干擾器型式請參照附錄A。
(f)允收標準：參照表1。

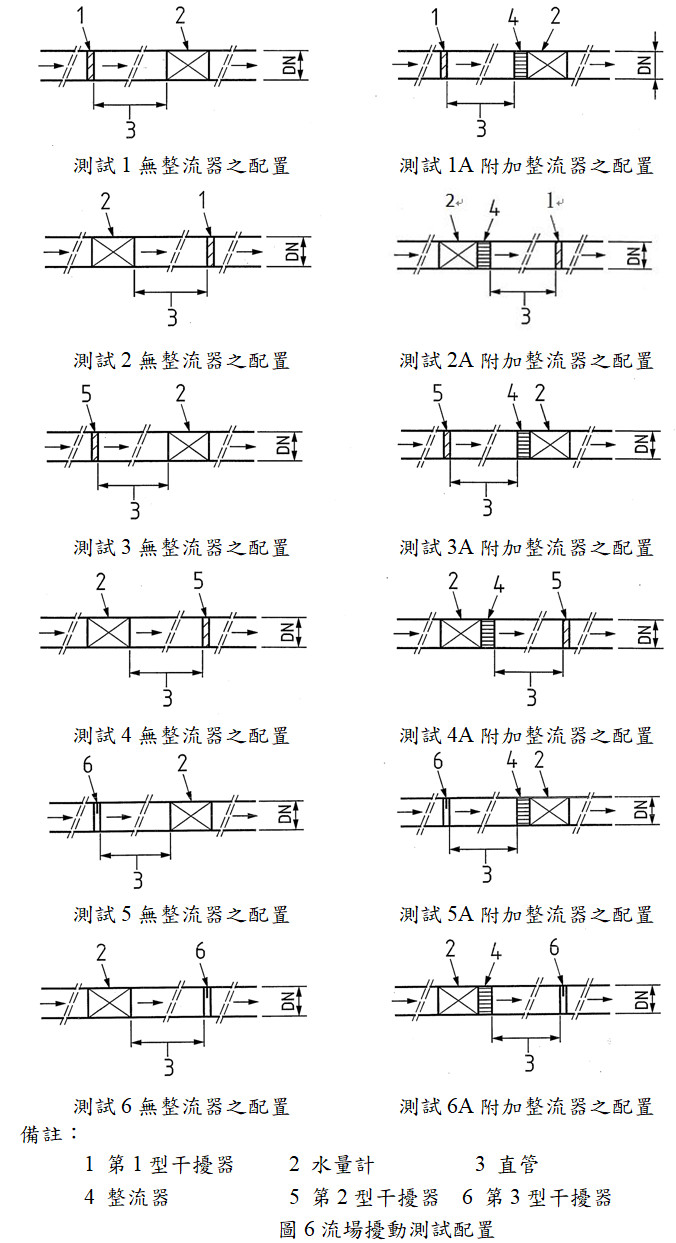

流場擾動測試配置
7.9 加速磨耗試驗
7.9.1 非連續流測試
僅適用於Q3 ≤ 16 m3/h之水量計。

7.9.1.1 非連續流測試包括規定循環次數之關斷、通水運作，每一循環包括水量計逐步開啟、穩定流動、逐步關閉及完全關斷等4個階段，在規定循環次數內，測試得分段辦理，每一階段須至少持續6小時。

7.9.1.2 除了在開啟及關斷過程測試流量，測試流量的變動不得超過±10％。
每一循環階段的時間其誤差不得超過±10 ％，總時間誤差不得超過±5 ％。
水的總體積量的理論誤差不得超過±5 ％。
測試期間，至少每24小時或每一階段記錄一次下列資料：
(a)水量計上游壓力。
(b)水量計下游壓力。
(c)水量計上游溫度。
(d)水量計流量。
(e)循環次數。
(f)水量計讀數。

7.9.1.3 循環次數達到後，先依第7.4.2節規定辦理各流量點器差測試，完成後再辦理連續流測試，非連續流測試後之器差測試，其器差應符合表8規定。

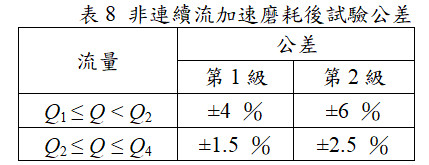

非連續流加速磨耗後試驗公差

7.9.1.4 再比較依第7.4.2節規定各流量點器差，各流量點前後器差變動應符合表9規定，各流量點器差為算術平均值。

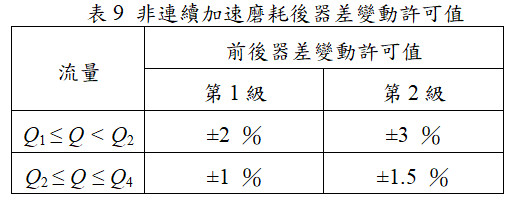

非連續加速磨耗後器差變動許可值
7.9.2 連續流測試

7.9.2.1 包含以Q3 及Q4 穩定流量連續運作達規定時間，此時間得分段辦理，每一階段須至少持續6小時。

7.9.2.2 測試過程各流量點流量變動不得超過±10 ％，但每一測試時段之起始及中斷階段不在此限，測試過程須適時確認流量。 測試期間，至少每24小時或每一階段記錄一次下列資料：
(a)水量計上游壓力。
(b)水量計下游壓力。
(c)水量計上游溫度。
(d)水量計流量。
(e)水量計讀數。

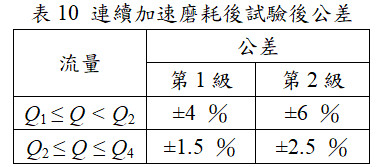

7.9.2.3 循環次數達到後再依第7.4.2節規定辦理各流量點器差測試，分別計算各流量點器差，其器差應符合表10規定。
連續加速磨耗後試驗後公差

7.9.2.4 將第7.9.2.3節與如下器差比較(各流量點器差為算術平均值)
(a)Q3 ≤16 m3/h之水量計與第7.9.1.3節所得器差比較，
(b)Q3 >16 m3/h之水量計與第7.4.2節所得器差比較。

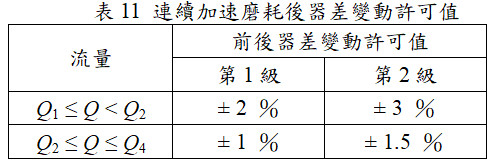

以上器差變動應符合表11規定
連續加速磨耗後器差變動許可值
7.9.3 其他

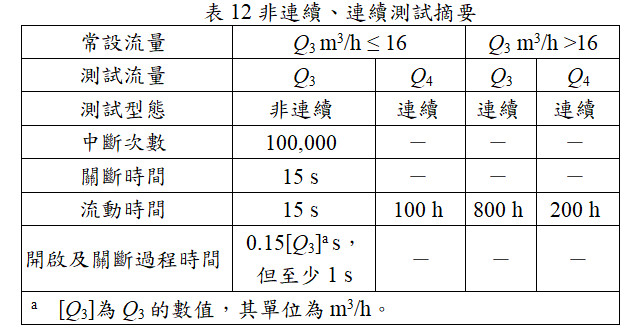

連續流測試與非連續流測試，同一受測樣品在接受非連續測試後須再接受連續流測試，其測試順序不得變動。如表12規定。
非連續、連續測試摘要
7.10 防磁測試(magnetic field testing)
7.10.1 機械元件可能受靜磁場影響(例如採用磁鐵傳動密封或磁驅動脈波)之水量計、以電氣、電子為量測原理之水量計或以機械原理並附有電子裝置之水量計，應以Q1、Q2流量進行防磁功能測試；器差須符合第3.2節表1之規定。
7.10.2 檢驗用之磁場源可以為永久磁石或電磁鐵，磁場強度在水量計表殼處為1500高斯；同時在自由空間中，該磁場源之「場值-距離」關係值範圍須符合於表13所列之公差。

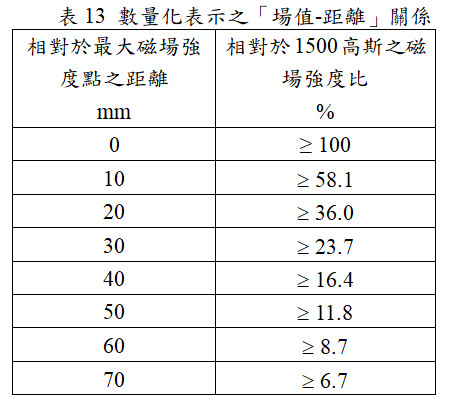

數量化表示之「場值-距離」關係

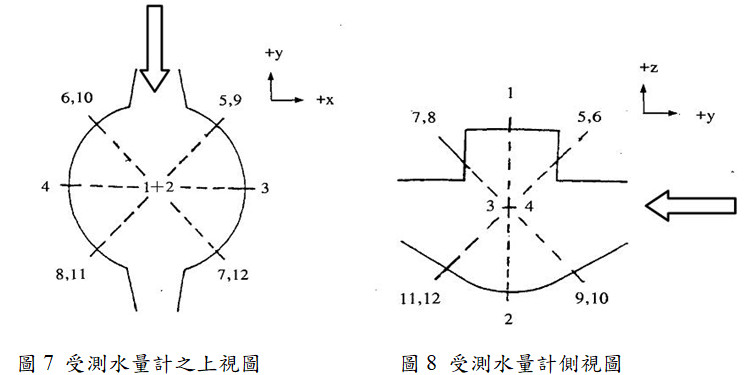

7.10.3 受檢水量計之測試點，皆在水量計之表殼上。係以水量計內部之感測磁石為中心參考點，並以放射狀分佈，如圖7及圖8所示。兩相鄰之測試點與中心參考點之連線夾角皆為45度，總計共為6個測試點。
受測水量計
7.10.4 防磁功能試驗必須引用上述方法與條件，每一對稱點擇一測試，原則以靠近指示器為優先，共測試6點。若有任一測試點，受測水量計之器差超出該流量點之公差，則判定為不合格。

8. 含電子裝置性能測試
本節適用於以電氣、電子為量測原理之水量計或以機械原理附有電子裝置之水量計。

8.1 含電子裝置性能測試項目包括如下
(a)乾熱測試(第8.4節)
(b)寒冷測試(第8.5節)
(c)濕熱循環測試(第8.6節)
(d)電源變動測試
(e)外部直接交流電源或交流/直流轉換器測試(第8.7節)
(f)直流電池、外部直流電源電壓變動測試(第8.8節)
(g)電源變動-電池中斷測試(第8.9節)
(h)交流主電源短時間電力降低、中斷及電壓變動測試(第8.10節)
(i)訊號線叢訊測試(第8.11節)
(j)交流電源或直流電源線叢訊測試(第8.12節)
(k)靜電放電測試(第8.13節)
(l)輻射電磁場測試(第8.14節)
(m)傳導電磁場測試(第8.15節)
(n)信號線、資料線及控制線突波測試(第8.16節)
(o)直流、交流電源線突波測試(第8.17節)
(p)靜磁場測試(第8.18節)
(q)斷流測試(第8.19節)
8.2 基準測試條件
8.2.1 測試流量
0.7 x (Q2 + Q3) ± 0.03 x (Q2 + Q3)
8.2.2 測試水溫
25 ℃± 10 ℃
8.2.3 測試水壓
0.03 MPa(0.3 bar)到1 MPa(10 bar)
8.2.4 周圍室溫
15 ℃到35 ℃
8.2.5 周圍相對溼度
45 %到95 %
8.2.6 周圍壓力
86 kPa到106 kPa(0.86 bar到1.06 bar)
8.2.7 電源電壓(AC)
標稱電壓，Unom± 5 %
8.2.8 電源頻率
標稱頻率，fnom± 2 %
8.2.9 電池電壓
電池電壓V，Ubmin ≤V ≤Ubmax
8.2.10 最小收集量
未規定項目，以Q4通水至少1分鐘之體積，其他項目依規定。
8.3 環境等級分類
8.3.1 氣候環境等級

8.3.1.1 B級：固定安裝於室內

8.3.1.2 O級：固定安裝於室外
8.3.2 電磁環境等級

8.3.2.1 E1：住宅區、商業區、輕工業區

8.3.2.2 E2：工業區
8.4 乾熱測試(dry heat)
8.4.1 測試準備
請參照IEC 60068-2-2。
測試指引請參照IEC 60068-3-1及IEC 60068-1。
8.4.2 測試程序

8.4.2.1 在調整受測水量計前，將水量計置於空氣溫度25 ℃ ± 10 ℃，以第8.2節之基準測試條件下測試器差。

8.4.2.2 讓受測水量計在空氣溫度55 ℃ ± 2 ℃下，俟受測水量計溫度穩定後持續保溫2小時再測試器差。

8.4.2.3 讓受測水量計在空氣溫度25 ℃ ± 5 ℃下回復到常態後測試器差。

8.4.2.4 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.4.3 允收條件

8.4.3.1 測試過程水量計各功能須能正常運作。

8.4.3.2 器差必須符合第3.2節表1上區之規定。
8.5 寒冷測試(cold)
8.5.1 測試準備
請參照IEC 60068-2-1。
測試指引請參照IEC 60068-3-1及IEC 60068-1。
8.5.2 測試程序

8.5.2.1 受測之水量計不需預調，將受測水量計置於25 ℃ ± 10 ℃，以第8.2節之基準測試條件下測試器差。

8.5.2.2 讓受測空間穩定保持在空氣溫度10 ℃ ± 3 ℃下2小時。

8.5.2.3 讓受測水量計在前述受測空氣溫度10 ℃ ± 3 ℃下以基準流量測試器差。

8.5.2.4 讓受測水量計回復到常態以基準流量及基準空氣溫度再測試器差。

8.5.2.5 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.5.3 允收條件：

8.5.3.1 測試過程水量計各功能須能正常運作。

8.5.3.2 器差必須符合第3.2節表1 之規定。
8.6 濕熱循環測試(damp heat, cyclic)
8.6.1 測試準備
請參照IEC 60068-2-30。
測試指引請參照IEC 60068-3-4。
2個24小時循環，每1循環包括第8.6.2.1節至第8.6.2.5節。
8.6.2 測試程序

8.6.2.1 預調受測水量計，將受測水量計置於25 ℃ ± 3 ℃，相對濕度保持超過95%環境。

8.6.2.2 讓溫度逐步上升至55 ℃ ± 2 ℃，此期間至少須在3小時以上。

8.6.2.3 讓受測水量計在此溫度、相對濕度保持超過95%環境，保持到循環週期開始後12小時。

8.6.2.4 再讓受測水量計從空氣溫度55 ℃ ± 2 ℃下，以3到6小時時間降溫，其降溫速度為前1.5小度應足以讓環境溫度在3小時降到25 ℃ ± 3 ℃。

8.6.2.5 讓受測水量計保持在溫度為25 ℃ ± 3 ℃相對濕度為93% ± 3%環境直到1個24小時循環完成。

8.6.2.6 在受測水量計回復後，受測水量計各部位溫差不得超過3 ℃狀態下，進行器差測試。

8.6.2.7 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.6.3 允收條件

8.6.3.1 測試過程水量計各功能須能正常運作。

8.6.3.2 器差必須符合第3.2節表1之規定，且測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.7 電源變動-外部直接交流電源或交流/直流轉換器測試(power supply variation- water meters powered by direct AC or by AC/DC converters)
8.7.1 測試準備
請參照IEC 61000-4-11、IEC 61000-2-1、IEC 61000-2-2、IEC 61000-4-1及IEC 60654-2。
8.7.2 測試程序

8.7.2.1 讓受測水量計在Unom + 10 %測試器差。

8.7.2.2 讓受測水量計在fnom + 2 %測試器差。

8.7.2.3 讓受測水量計在Unom − 15 %測試器差。

8.7.2.4 讓受測水量計在fnom − 2 %測試器差。
8.7.3 允收條件

8.7.3.1 測試過程水量計各功能須能正常運作。

8.7.3.2 器差必須符合第3.2節表1上區之規定。
8.8 電源變動-直流電池、外部直流電源電壓變動 (power supply variation- water meters powered by external DC voltage or by primary DC batteries)
8.8.1 測試程序

8.8.1.1 讓受測水量計在製造商所稱電池或外部直流電源最大之電壓下測試器差。

8.8.1.2 讓受測水量計在製造商所稱電池或外部直流電源最低之電壓下測試器差。
8.8.2 允收條件

8.8.2.1 測試過程水量計各功能須能正常運作。

8.8.2.2 器差必須符合第3.2節表1上區之規定。
8.9 電源變動-電池中斷測試(power supply variation - Interruption in battery supply)
本節僅適用可更換電池之水量計。
8.9.1 測試程序

8.9.1.1 將受測水量計電池移除。

8.9.1.2 隔1個小時後將電池裝回。

8.9.1.3 檢查受測水量計各項功能。
8.9.2 允收條件

8.9.2.1 測試過程水量計各功能須能正常運作。

8.9.2.2 確認電池移除前受測水量計所儲存之各項數值仍能保持而未有任何變動。
8.10 交流主電源短時間電力降低、中斷及電壓變動測試(AC mains voltage dips, short interruptionsand voltage variations)
本節測試僅適用外部交流電供電方式水量計。
8.10.1 測試準備
請參照IEC 61000-4-11、IEC 61000-6-1及IEC 61000-6-2。
8.10.2 測試程序

8.10.2.1 進行本項測試前先以第8.2節之基準測試條件進行器差測試。

8.10.2.2 讓受測水量計承受至少10次的電壓中斷及10次的電壓減少，每次間隔至少10秒鐘，並在此期間以第8.2節所規定之流量進行器差測試。

8.10.2.3 測試時須有一部經驗證之測試用綜合試驗機，以便製造可供測連續電壓中斷及連續電壓減少之交流電源。

8.10.2.4 整個測試過程中，必須持續進行電壓中斷及電壓減少。係將電壓由Unom降至電壓為0並持續時間以60 Hz交流電須達300週期，中斷次數達10次。

8.10.2.5 連續電壓減少係將電壓由Unom降至電壓為0並持續時間以60 Hz交流電須達0.5週期，再電壓由Unom降至電壓為0並持續時間以60 Hz交流電須達1週期，再電壓由Unom降至電壓為的Unom 70 %並持續時間以60 Hz交流電須達30週期，如此3個階段為1個循環，共持續10個循環，每個循環間須間隔至少10秒鐘。

8.10.2.6 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.10.3 允收條件

8.10.3.1 測試過程水量計各功能須能正常運作。

8.10.3.2 比較受測水量計接受短時間電力降低、中斷及電壓變動測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.11 訊號線叢訊測試(bursts on signal lines)
8.11.1 測試準備
請參照IEC 61000-4-4及IEC 61000-4-1。
本節測試僅適用於裝置有資料輸出/入及通訊埠者(含連接線)。
8.11.2 測試程序

8.11.2.1 進行本項測試前先以第8.2節之基準測試條件進行器差測試。

8.11.2.2 在施加雙指數波形暫態波尖電壓之叢訊期間，以第8.2節所規定之流量進行器差測試。

8.11.2.3 測試時須有一部經驗證之測試用綜合試驗機，以便製造可供測電壓叢訊之交流電源。

8.11.2.4 對環境等級為E1者，每一尖峰應有500 V之振幅(正或負)，對環境等級為E2者，每一尖峰應有1,000 V之振幅(正或負)，隨機相位，具5 ns之上升時間及50 ns之一半振幅持續時間。

8.11.2.5 以5 Hz進行測試時，叢訊時間持續為15 ms。

8.11.2.6 叢訊施加至電路處應有阻斷過濾器，以防止叢訊能量被電路打散。

8.11.2.7 當叢訊與受測水量計輸出/輸入點或訊號線偶合時，應使用電容式偶合夾。

8.11.2.8 測試時間在每一振幅及極性時各自不得少於1分鐘。

8.11.2.9 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.11.3 允收條件

8.11.3.1 測試過程水量計各功能須能正常運作。

8.11.3.2 比較受測水量計接受短時間電力降低、中斷及電壓變動測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.12 交流電源或直流電源線叢訊測試(bursts (transients) on AC and DC mains)
8.12.1 測試準備
請參照IEC 61000-4-4及IEC 61000-4-1。
8.12.2 測試程序

8.12.2.1 進行本項測試前先以第8.2節之基準測試條件進行器差測試。

8.12.2.2 在施加雙指數波形暫態波尖電壓之叢訊期間，以第8.2節所規定之流量進行器差測試。

8.12.2.3 測試時須有一部經驗證之測試用綜合試驗機，以便製造可供測電壓叢訊之交流電源。

8.12.2.4 對環境等級為E1者，每一尖峰應有1,000 V之振幅(正或負)，對環境等級為E2者，每一尖峰應有2,000 V之振幅(正或負)，隨機相位，具5 ns之上升時間及50 ns之一半振幅持續時間。

8.12.2.5 以5 Hz進行測試時，叢訊時間持續為15 ms。

8.12.2.6 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.12.3 允收條件

8.12.3.1 測試過程水量計各功能須能正常運作。

8.12.3.2 比較受測水量計接受短時間電力降低、中斷及電壓變動測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.13 靜電放電測試(electrostatic discharge)
8.13.1 測試準備
請參照IEC 61000-4-2。
8.13.2 測試程序

8.13.2.1 進行本項測試前先以第8.2節之基準測試條件進行器差測試。

8.13.2.2 使用規格為150 pF電容與330 Ω電阻的靜電放電產生器來執行測試。受測試之水量計如外層有塗裝，在靜電放電測試點則須刮除塗裝進行測試。

8.13.2.3 對每一接觸式放電，應使用6 kV電壓，對空氣放電，則使用8 kV電壓。

8.13.2.4 對每一放電處，直接放電者至少施加10次放電並量測受測水量計之指示誤差，每次間隔至少10秒鐘，間接放電者，對水平偶合方向及垂直偶合方向各施加10次放電並量測受測水量計之指示誤差。

8.13.2.5 在施加靜電放電期間，量測受測水量計之指示誤差。

8.13.2.6 受測水量計如無接地端者，則兩次放電間應充分完全放電。

8.13.2.7 原則上以接觸式放電測試，但接觸式放電測試無法施作時，應以空氣放電辦理。

8.13.2.8 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.13.3 允收條件

8.13.3.1 測試過程水量計各功能須能正常運作。

8.13.3.2 比較受測水量計接受靜電放電測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.14 輻射電磁場測試(radiated electromagnetic fields)
8.14.1 測試準備
請參照IEC 61000-4-3。
8.14.2 測試程序

8.14.2.1 進行本項測試前先以第8.2節之基準測試條件進行器差測試。

8.14.2.2 受測水量計有外接線則線長至少1.2公尺，環境等級為E1者，其輻射電磁場測試強度為3 V/m，環境等級為E2者，其輻射電磁場測試強度為10 V/m。測試時輻射電磁場發射天線需各別執行垂直與水平2種極性，測試頻率為26 MHz至2 GHz，測試頻率起始及終止頻率參照表14；如受測水量計有執行第8.15節表15時，則測試頻率為80 MHz至2 GHz。

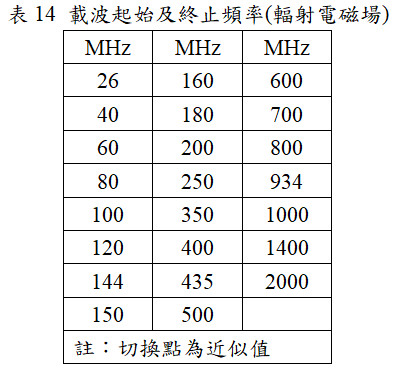

載波起始及終止頻率

8.14.2.3 在測試期間，測試載波的步進頻率應以當下頻率的1 %做改變，每個測試頻率的停駐時間應相同，且每次停駐時間應足以讓水量計做運行與回應，每次水量計器差量測期間為每1個步進頻率至下1個步進頻率之間。

8.14.2.4 改變天線的極性。

8.14.2.5 重覆第8.14.2.3節動作直至表14所列載波頻率全部完成。

8.14.2.6 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.14.3 允收條件

8.14.3.1 測試過程水量計各功能須能正常運作。

8.14.3.2 比較受測水量計接受輻射電磁場測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.15 傳導電磁場測試(conducted electromagnetic fields)
8.15.1 測試準備
請參照IEC 61000-4-6，但本規範與IEC稍有差異，差異處以本規範為準。
8.15.2 測試程序

8.15.2.1 進行本項測試前先以第8.2節之基準測試條件進行器差測試。

8.15.2.2 環境等級為E1者，對受測水量計施加電磁調幅射頻強度3 V，環境等級為E2者，對受測水量計施加電磁調幅射頻強度10 V，輻射頻率從0.15 MHz至80 MHz，頻率步階參照表15。

8.15.2.3 在測試期間，測試載波的步進頻率應以當下頻率的1%做改變，每個測試頻率的停駐時間應相同，且每次停駐時間應足以讓水量計做運行與回應，每次水量計器差量測期間為每1個步進頻率至下1個步進頻率之間。

8.15.2.4 有關受測水量計水流方向規定，依第7.4.3節規定辦理。

8.15.2.5 重覆第8.15.2.3動作直至表15所列載波頻率全部完成。

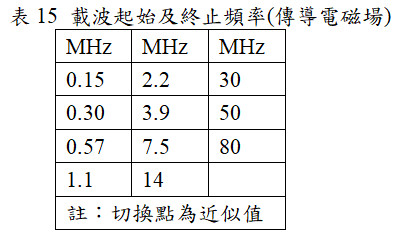

載波起始及終止頻率
8.15.3 允收條件

8.15.3.1 測試過程水量計各功能須能正常運作。

8.15.3.2 比較受測水量計接受傳導電磁場測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.16 信號線、資料線及控制線突波測試(surges on signal, data and control lines)
8.16.1 測試準備
請參照IEC 61000-4-5。
8.16.2 測試程序

8.16.2.1 進行本項測試前先以第8.2節之基準測試條件進行器差測試。

8.16.2.2 突波施加須以線對線及線對地方式進行，當進行線對地測試時測試電壓須持續對每一條線及接地線間施加。

8.16.2.3 在施加電壓完成後再對受測水量計進行器差測試。

8.16.2.4 本測試僅適用於環境等級為E2級者，線對線之電壓應為1 kV，線對地之電壓應為2 kV。

8.16.2.5 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.16.3 允收條件

8.16.3.1 測試過程水量計各功能須能正常運作。

8.16.3.2 比較受測水量計接受突波測試測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.17 直流、交流電源線突波測試(surges on AC and DC mains power lines)
8.17.1 測試準備
請參照IEC 61000-4-5。
8.17.2 測試程序

8.17.2.1 進行本項測試前先以第8.2節之基準測試條件進行器差測試。

8.17.2.2 如無特別規定，突波施加須以同步在電壓波(正及負)相位為0及電壓相位在峰值時施加。

8.17.2.3 突波施加須以線對線及線對地方式進行，當進行線對地測試時測試電壓須持續對每一條線及接地線間施加。

8.17.2.4 在施加突波完成後再對受測水量計進行器差測試。

8.17.2.5 本測試僅適用於環境等級為E2級者，線對線之電壓應為1 kV，線對地之電壓應為2 kV。

8.17.2.6 對交流電源，至少須同步在相位為0°、90°、180°及270°等處正及負各3次。

8.17.2.7 對直流電源，至少須同步在正及負各3次。

8.17.2.8 有關受測水量計水流方向規定，依第7.4.3節規定辦理。
8.17.3 允收條件

8.17.3.1 測試過程水量計各功能須能正常運作。

8.17.3.2 比較受測水量計接受突波測試前、後器差，兩者之差不得超過第3.2節表1上區值的一半，或受測水量計能偵測顯著偏差並發出視覺警報。
8.18 靜磁場測試(static magnetic field)
測試程序、要求及允收標準同第7.10節。
8.19 斷流測試(absence of flow test)
8.19.1 測試程序

8.19.1.1 將受測水量計充滿水後，將空氣徹底排空。

8.19.1.2 確認沒有任何流動水流發生在受測水量計的流量感知器，觀看受測水量計之指示裝置持續15分鐘。

8.19.1.3 將受測水量計內部水徹底排空觀看受測水量計之指示裝置持續15分鐘。
8.19.2 允收條件

8.19.2.1 測試過程水量計的總讀數變動不得超過一個檢定標尺分度值。

9. 實施日期：本規範機械式水量計自112年7月1日起實施，含電子裝置水量計自115年1月1日起實施；改正期至116年12月31日止。

附件下載
