氣油比檢測儀檢定檢查技術規範

氣油比檢測儀檢定檢查技術規範

BSMI

氣油比檢測儀檢定檢查技術規範

編 號

CNMV 206

版 次

第1版

一、本技術規範依度量衡法第十四條第二項及第十六條第二項規定訂定之。

二、本技術規範歷次公告日期、文號、實施日期及修正內容如下:

版次

公告日期

文號(經標四字)

實施日期

修正內容

110.6.23

第11040003600號

110.10.1

三、本技術規範參考標準如下:

1. 行政院環境保護署加油站加油槍抽氣量與加油量比率檢測方法(NIEA A211.71B, 2006).
2. BS EN 12480 Gas meters -Rotary displacement gas meters (2015).
3. OIML R 137-1&2 Gas meters (2012).
4. ISO 9300 Measurement of gas flow by means of critical flow of Venturi nozzles (2005).

公   告   日   期

110年6月23日

經濟部標準檢驗局

實   施   日   期

110年10月1日

1. 適用範圍

1.1 本技術規範適用於應受檢定、檢查之公務檢測用氣油比檢測儀。
1.2 氣油比檢測儀為用於量測加油站加油槍抽氣量與加油量比率之容積式氣油比檢測設備,由本體及連接裝置組成;本體包括轉子式氣量計、微壓計及顯示裝置等部件,連接裝置包括密合組件及氣密軟管。

2. 用詞定義

2.1 氣油比 (Air to Liquid Volumetric Ratio, A / L)
加油時回收的油氣體積與同步加油體積的比值。
2.2 轉子式氣量計 (Rotary gas meters)
以靜止表體內壁和旋轉元件間形成之剛性腔室進行量測、紀錄並顯示通過氣體體積的氣量計。
2.3 顯示裝置 (Displaying device)
用來顯示量測結果的部件,顯示方式可為連續或依要求而顯示。
2.4 循環體積 (Cyclic volume)
氣量計內部動件完成一次完整循環所對應的氣體體積。
2.5 器差 (Error)
檢測儀顯示值與標準器標準值之差值,除以標準器標準值(相對器差)。
2.6 公差 (Maximum Permissible Error, MPE)
指法定允許之器差。
2.7 解析度 (Resolution)
可有效辨識的指示值間之最小差值。
2.8 流量 (Flow rate, Q)
單位時間內通過氣量計的氣體體積量。
2.9 最大流量 (Maximum flow rate, Qmax)
氣量計在公差範圍內使用的上限流量。
2.10 最小流量 (Minimum flow rate, Qmin)
氣量計在公差範圍內使用的下限流量。
2.11 分界流量(Transitional flow rate, Qt)
介於最大流量與最小流量之間的特定流量值,其將流量範圍劃分為高流區與低流區,分別對應不同公差。
2.12 工作溫度範圍 (Working temperature range, Tm)
氣量計在公差範圍內所能承受的溫度範圍。
2.13 工作壓力範圍 (Working pressure range, Pm)
氣量計在公差範圍內所能承受的壓力範圍。
2.14 標稱內徑 (Nominal diameter, D)
管道的標稱內徑。

3. 構造

3.1 氣油比檢測儀應於表體明顯處以清晰且不易磨滅方式標示以下資訊:
(1) 製造廠商之名稱或標記。
(2) 產品型號及出廠器號。
(3) 循環體積:以V = … dm3表示。
(4) 轉子式氣量計脈波解析度:以R = … dm3表示。
(5) 最大流量及最小流量:分別以Qmax= … dm3/min及Qmin= … dm3/min表示。
(6) 工作溫度範圍:以Tm= … ℃ - … ℃表示。
(7) 工作壓力範圍:以Pm= … kPa - … kPa表示。
(8) 氣體流動方向:以⇨表示。
(9) 檢測儀入口及出口之標稱內徑(至少須19 mm):分別以Di= … mm 及Do= … mm表示。
(10) 製造年份:以西元年4碼表示。
(11) 分界流量:以Qt= … dm3/min表示。
3.2 氣油比檢測儀之轉子式氣量計流量範圍應涵蓋11.8 dm3/min至120 dm3/min,解析度應優於0.25 dm3;顯示裝置應能顯示氣體總量(dm3或L),且有效位數應至小數點以下2位;微壓計壓力範圍應涵蓋1245 Pa,解析度應優於1 Pa。

4. 檢定、檢查與公差

4.1 檢定、檢查設備及整合成檢定、檢查程序一部分的輔助設備,應適合氣油比檢測儀之測試。
4.2 檢定、檢查設備須具追溯性
量測參考設備應具備有效的校正證明文件,並能追溯到國家或國際量測標準。
4.3 氣油比檢測儀流量檢定、檢查設備之相對擴充不確定度應小於或等於檢定公差絕對值的1/3。
4.4 受測氣油比檢測儀在檢定、檢查前,應在檢定、檢查場所存放至少12小時以上。
4.5 洩漏檢測功能試驗
採用一個替代槍管與密合組件連接,再以氣密軟管與氣油比檢測儀出口側連接,並將入口側予以封閉。
正壓測試時,以微壓產生裝置,使檢測儀內部產生1245 Pa的壓力;3分鐘後壓力應保持在1230 Pa以上。
負壓測試時,以真空產生裝置,使檢測儀內部產生1245 Pa的真空壓力;3分鐘後真空壓力應保持在1230 Pa以上。
4.6 檢定、檢查之流量及給定體積量
依表1規定之檢定、檢查流量及最少檢定、檢查給定體積量執行,其實際流量與表1規定之檢定、檢查流量的差異不得大於5 %。

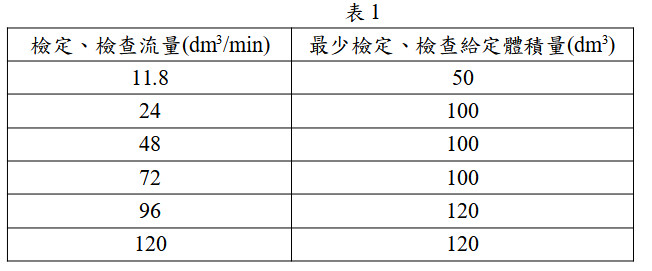

表1
4.7 氣油比檢測儀之器差計算
器差應以相對值的百分率表示,即通過氣油比檢測儀之空氣體積顯示值與標準器標準值之差值,除以標準器標準值計算;標準器標準值之參考狀態為氣油比檢測儀入口絕對壓力及出口溫度。
標準器標準值

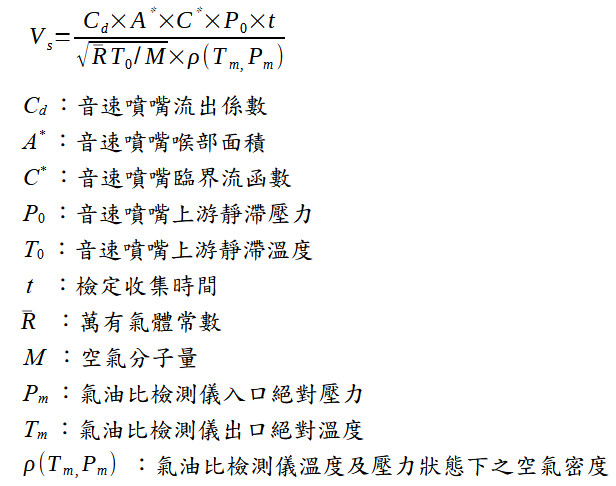

以音速噴嘴作為標準器時,標準器標準值計算如下:
音速噴嘴標準器標準值
4.8 氣油比檢測儀之檢定及檢查公差
以一般常溫常壓之空氣作為介質,依流量範圍不同,其檢定及檢查之公差應符合表2規定。

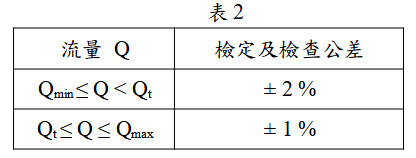

表2
4.9 檢定合格有效期間
氣油比檢測儀之檢定合格有效期間為6個月,自附加檢定合格印證之日起至附加檢定合格印證月份之次月始日起算6個月止。

5 檢定合格印證

5.1 氣油比檢測儀經檢定合格後,應於本體、密合組件及氣密軟管分別附加檢定合格印證,並得將檢定合格有效期間另標示於本體明顯處。
